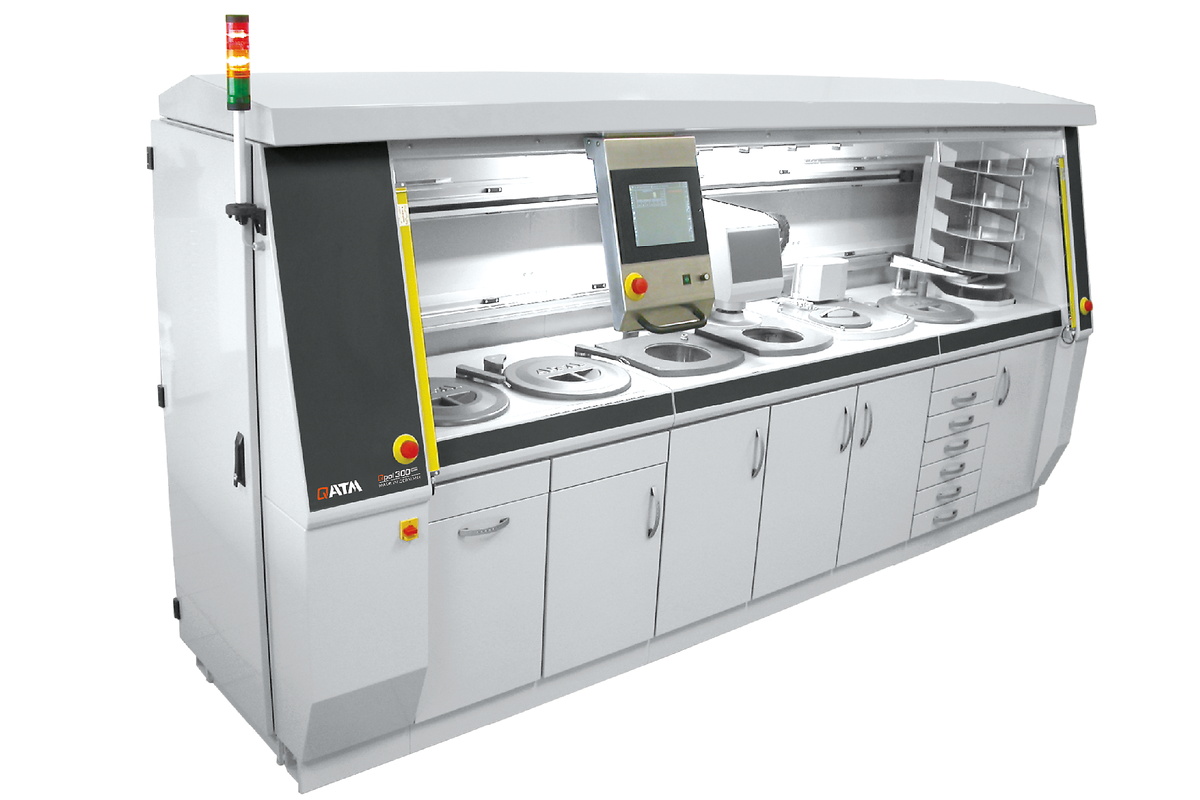

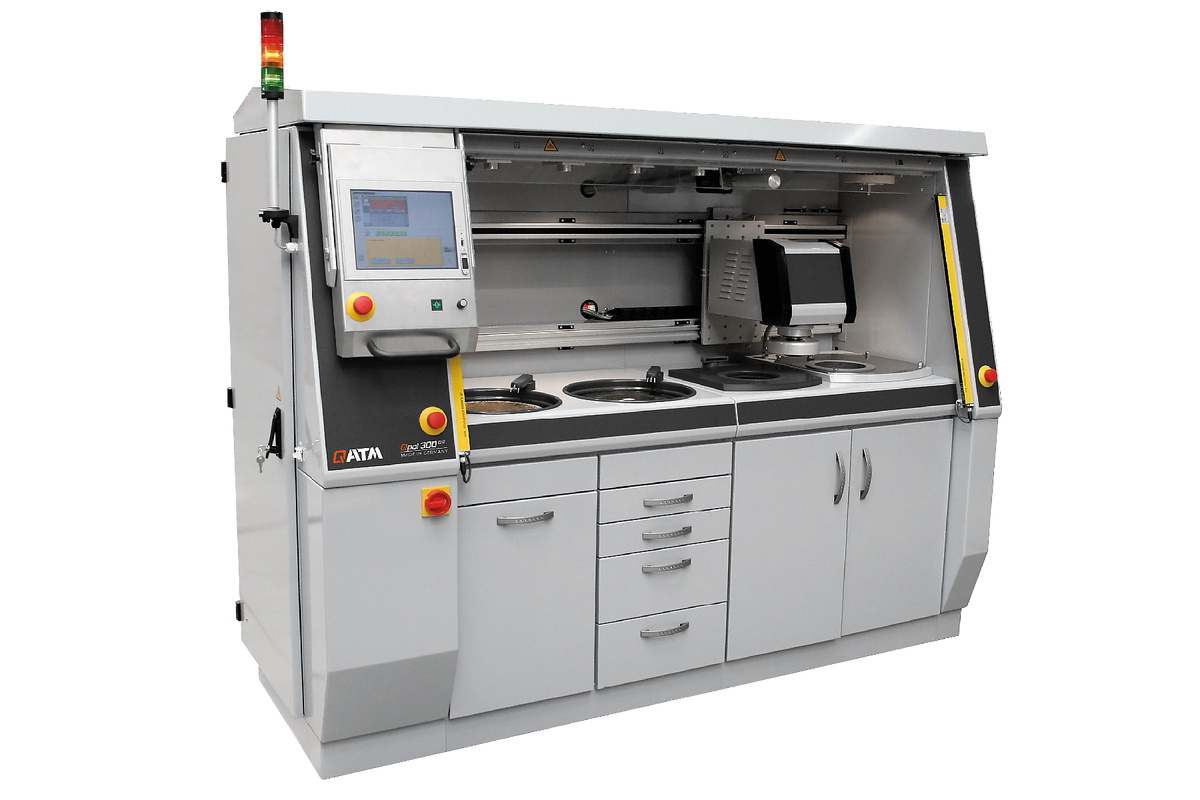

Mit dem Qpol 300 BOT hat QATM ein einzigartiges und vollautomatisches Kompaktgerät entwickelt, das den gesamten Schleif- und Polierprozess inklusive Reinigung und Trocknung automatisiert.
Eine außergewöhnlich leicht zu bedienende Programmsteuerung erfasst sämtliche Arbeitsgrößen und Abläufe. So verschafft Ihnen der Qpol 300 BOT neben dokumentier- und jederzeit wiederholbaren Prozessabläufen zusätzlich
Das pulverbeschichtete Aluminiumgehäuse besteht aus Elementen der Systemlaborschränke, die je nach Bedarf (4- bis 8-zeilig) flexibel eingebaut werden können. Auf diese Weise können bis zu elf unterschiedliche Arbeitsprozesse wie Planschleifen, Vorschleifen, Polieren und Reinigen sowie Trocknen miteinander verknüpft werden. Die manuelle Übergabe der Proben von einem zum nächsten Gerät und das aufwendige Zwischenreinigen von Hand entfällt komplett. Durch den Systemaufbau ergibt sich ein sehr günstiges Preis-Leistungs-Verhältnis, wodurch sich der Einsatz des Automaten bereits bei einem relativ geringen Probenaufkommen rechnet.

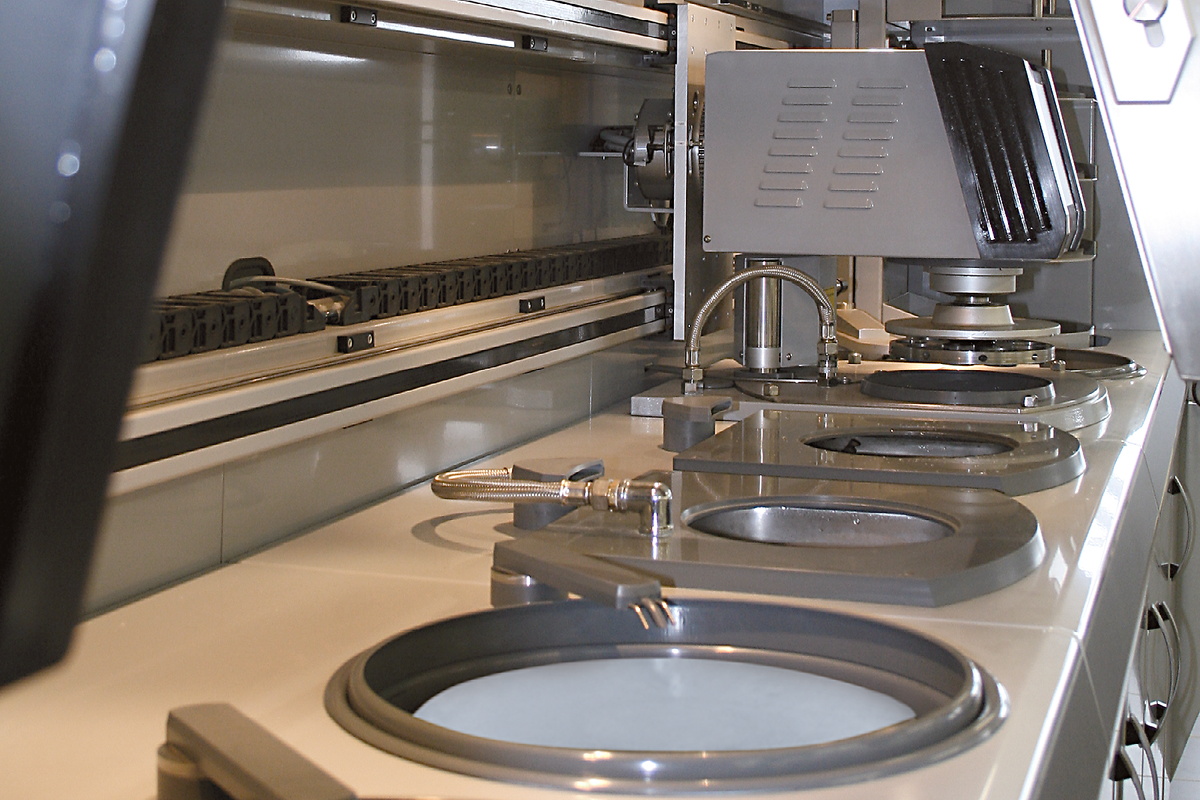

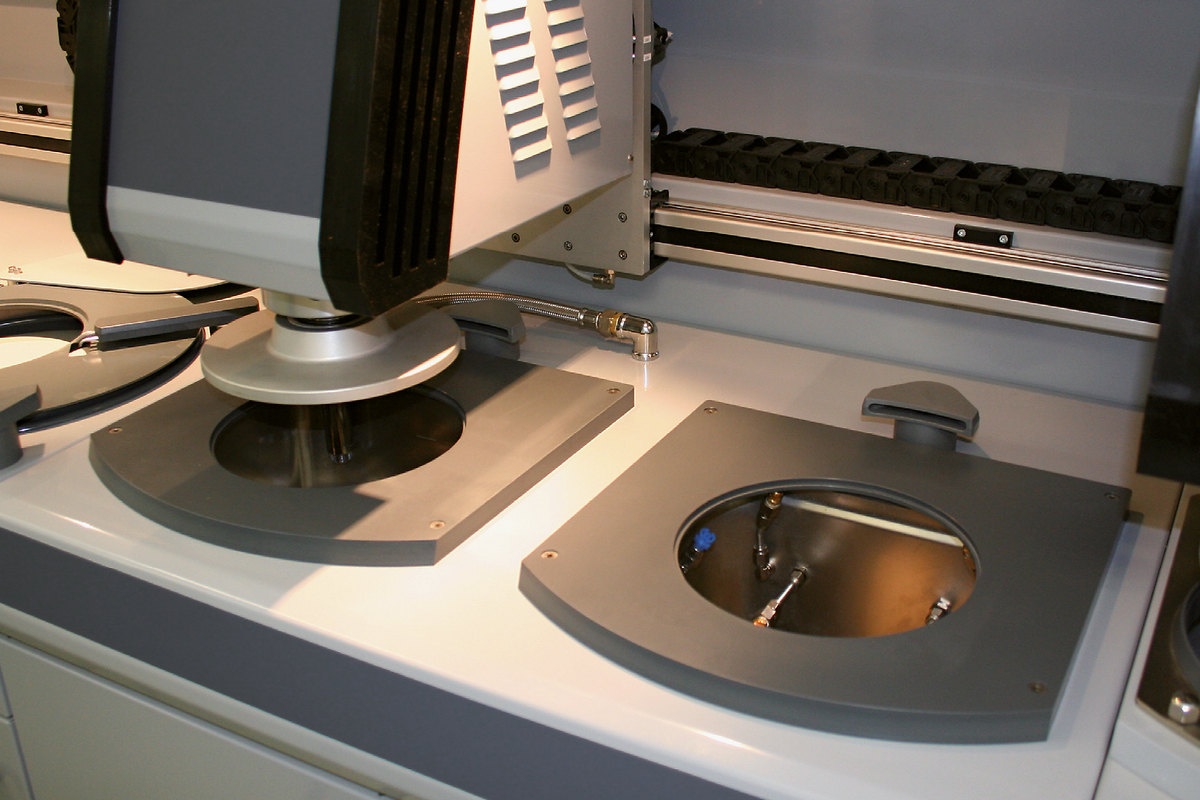

Sämtliche Schleif- und Polierstationen, die zum Schleifen, Zwischen- oder Endpolieren der Proben benötigt werden, sind in eine Systemzeile integriert. Die Fixierung der Schleif- und Poliermedien auf den Arbeitsscheiben erfolgt entweder mittels Magnetoder Vakuumsystem (Vacu-Jet-System). Die Dosierausrüstungen werden passend zu den Stationen ausgewählt, wobei Dosiermenge, Art und Intervall frei programmierbar sind. Sämtliche Stationen können zusätzlich mit einer Arbeitsscheibenkühlung und einer automatischen Arbeitsscheibenabdeckung ausgerüstet werden.

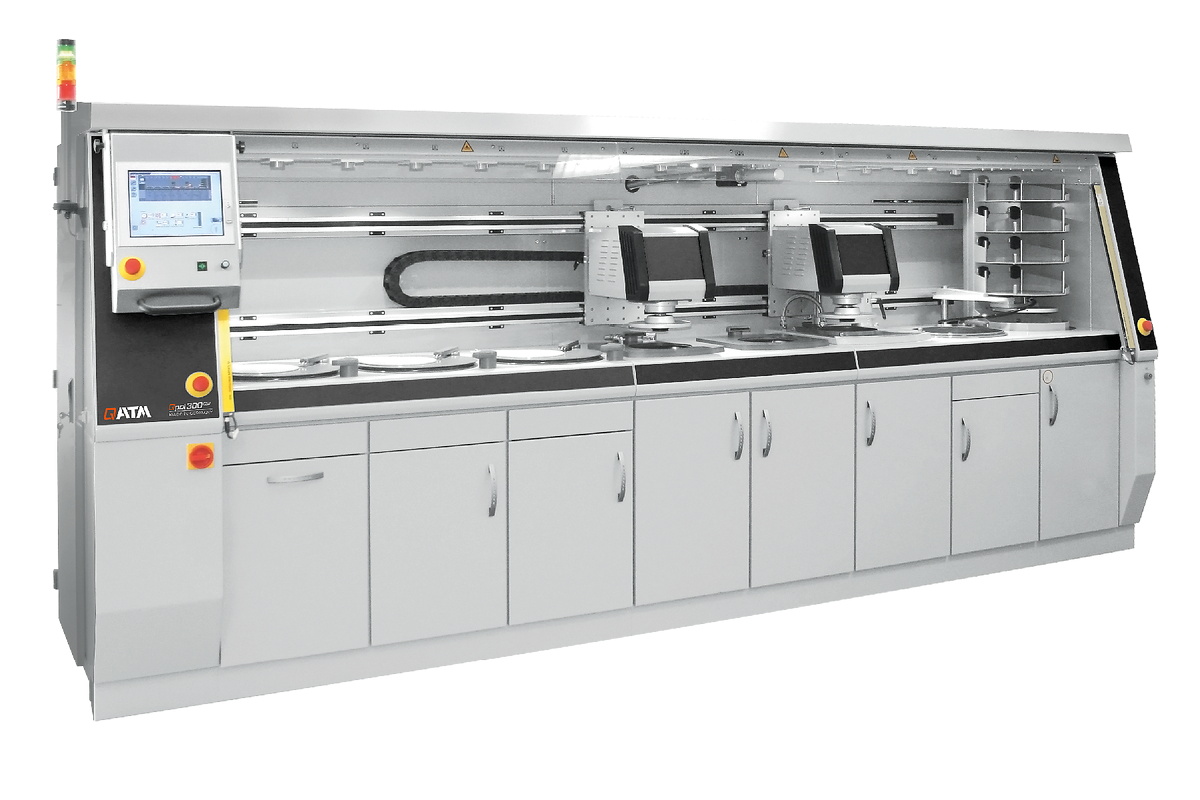

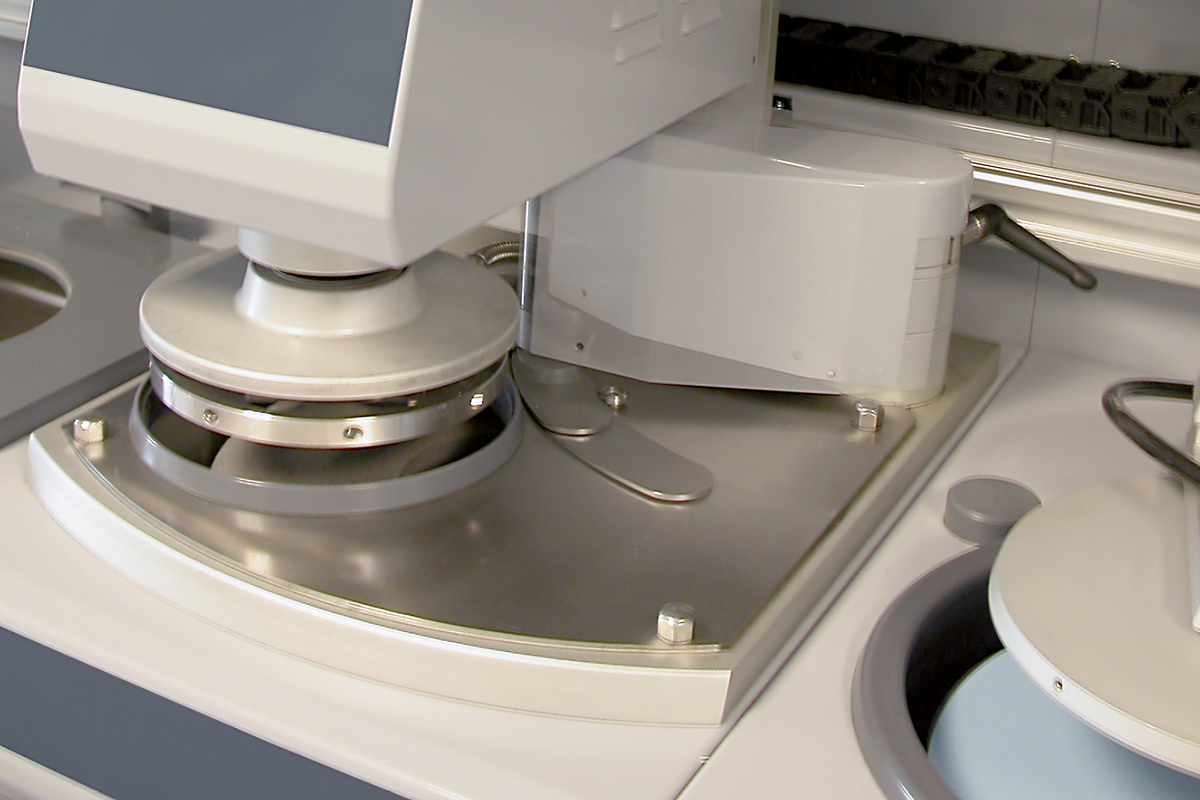

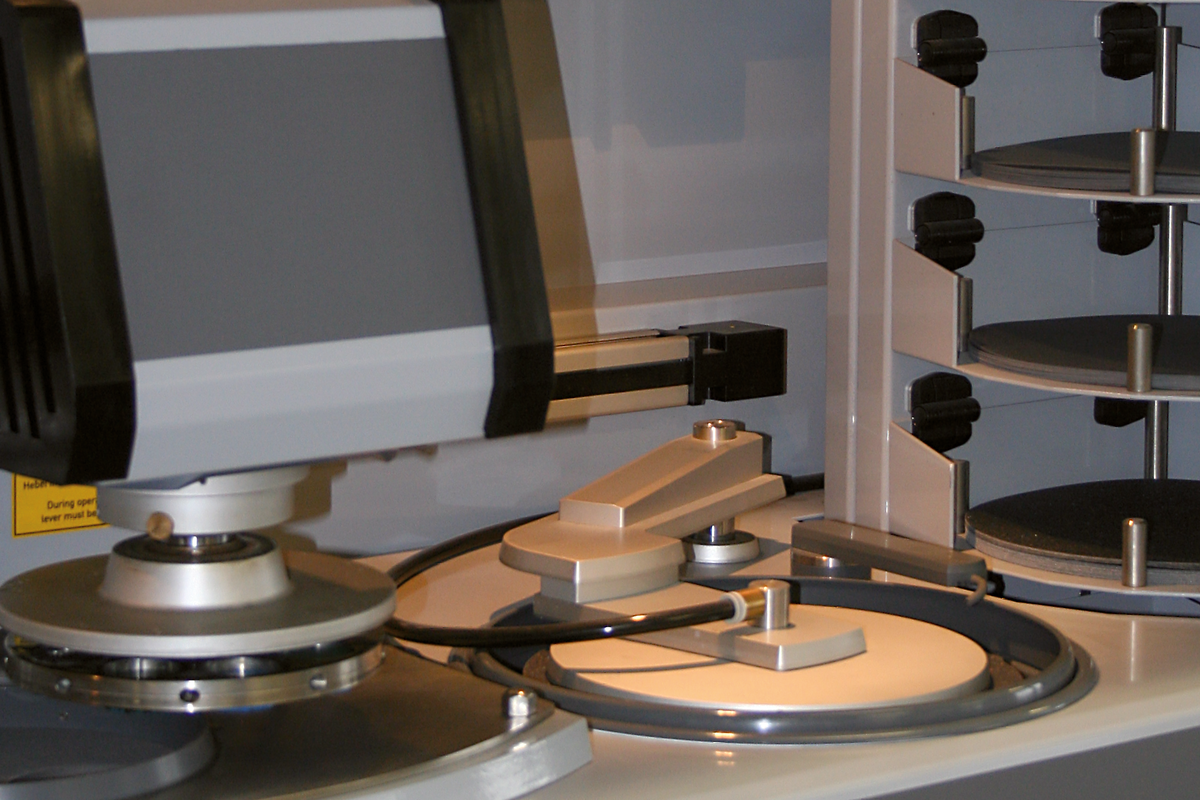

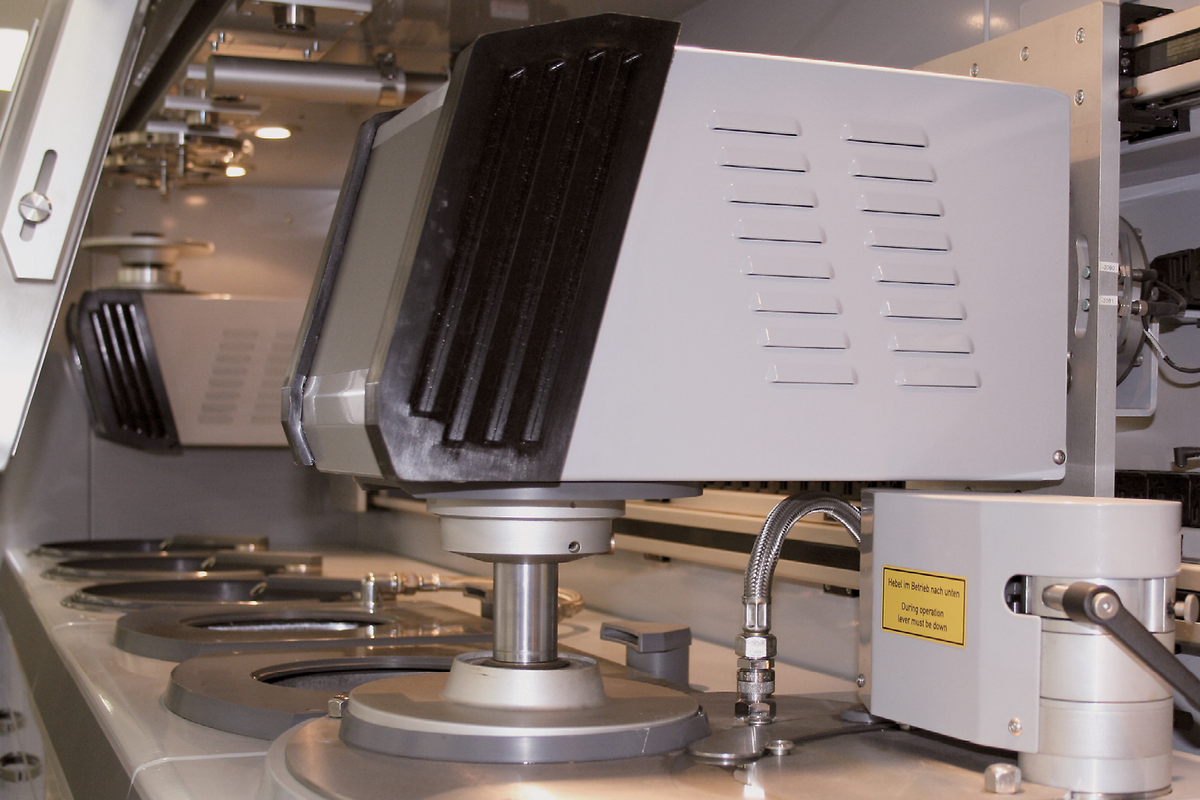

Während des Arbeitsprozesses entnimmt der Schleifund Polierkopf den Probenhalter automatisch aus dem Probenhaltermagazin, gleitet von einer Bearbeitungsstation zur nächsten und legt ihn fertig bearbeitet zurück ins Magazin. Eine optimale Auslastung der Maschine erreichen Sie durch den Einsatz von zwei parallel arbeitenden Schleif- und Polierköpfen.

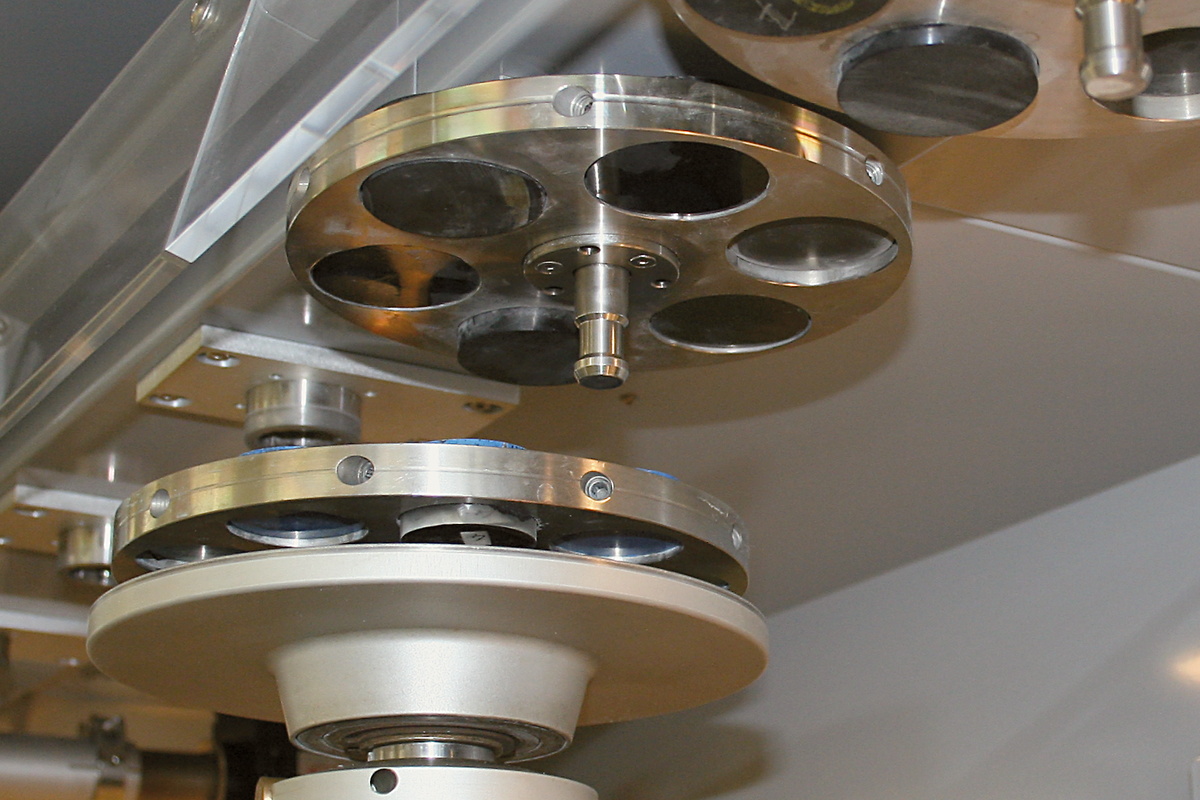

Das Probenhaltermagazin kann mit bis zu zwölf Probenhaltern bestückt werden. Nach dem Start der Maschine werden die Probenhalter dort automatisch abgeholt. Nach Beendigung des Schleif- und Polierprozesses werden die fertigen Proben mit nach oben liegender Probenfläche wieder im Magazin abgelegt.
Im Register des Folienwechslers können vier verschiedene Schleifmedien mit unterschiedlicher Körnung gelagert werden. Während des Arbeitsvorgangs greift der Folienwechselarm die Schleifmedien per Vakuum und legt sie auf dem Schleifteller ab, wo sie mit dem Vacu-Jet-System schnell und sicher fixiert werden.

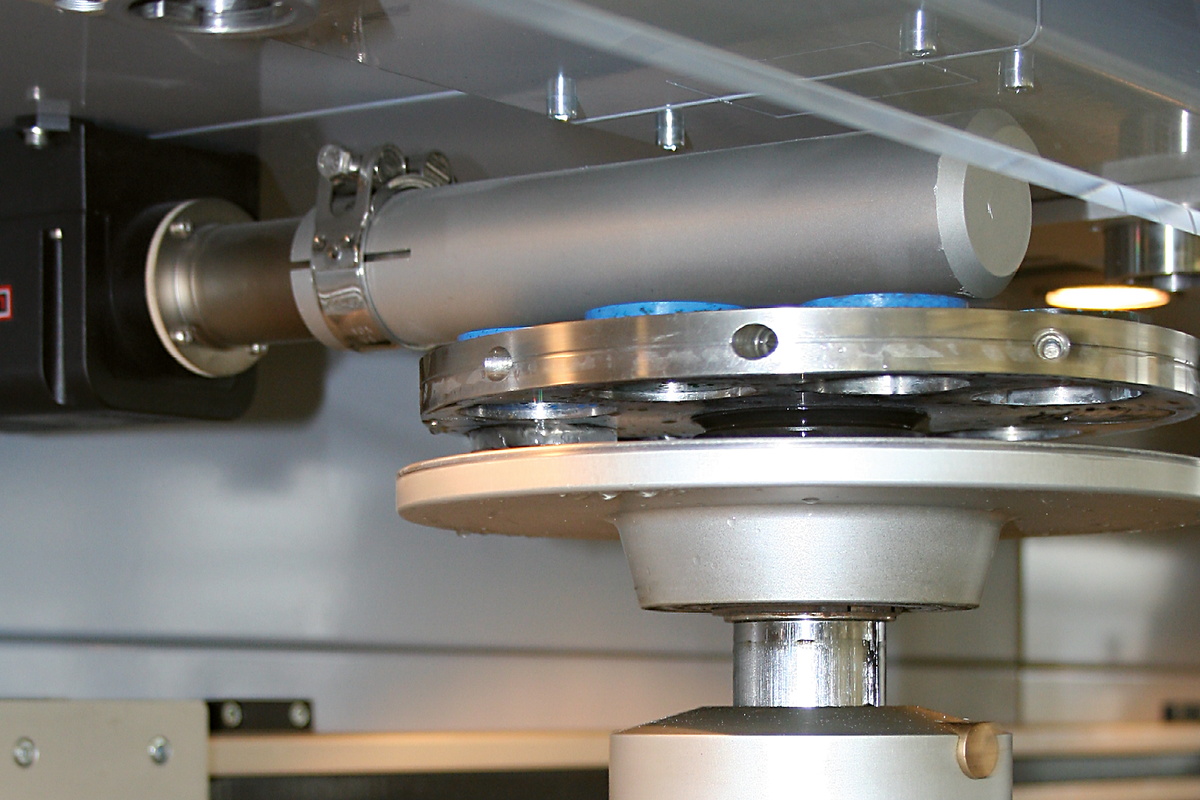

Nach der Endreinigung werden die Proben von einem Warmlufttrockner mit der polierten Fläche nach oben getrocknet und anschließend direkt im Probenhaltermagazin abgelegt. Die Trocknungszeit ist dabei frei programmierbar.
Mit Hilfe der Reinigungsstation erfolgt eine vollautomatische, mehrstufige Reinigung der Probe mit Wasser und Luft sowie wahlweise mit Ethanol. Reinigungszeiten und -stufen sind dabei frei einstellbar.
Die Planschleifstation ermöglicht den Planschliff der Probe mit einem Schleifstein. Während des Schleifprozesses ist der Schleifstein vollständig gekapselt.
Eine Umwälzkühleinrichtung ist im Systemschrank integriert.
SIC- bzw. Edelkorundschleifsteine werden in frei einstellbaren Intervallen automatisch mit einem Abziehdiamanten abgezogen. Unser Standardschleifstein mit aufgeklebtem Tragteller hat eine 30 mm dicke Nutzschicht. Der Diamantschleifstein kann durch eine Abricht- Topfscheibe mit Probenhalteradaption und eigenem Magazinplatz in frei konfigurierbaren Abständen abgerichtet werden.

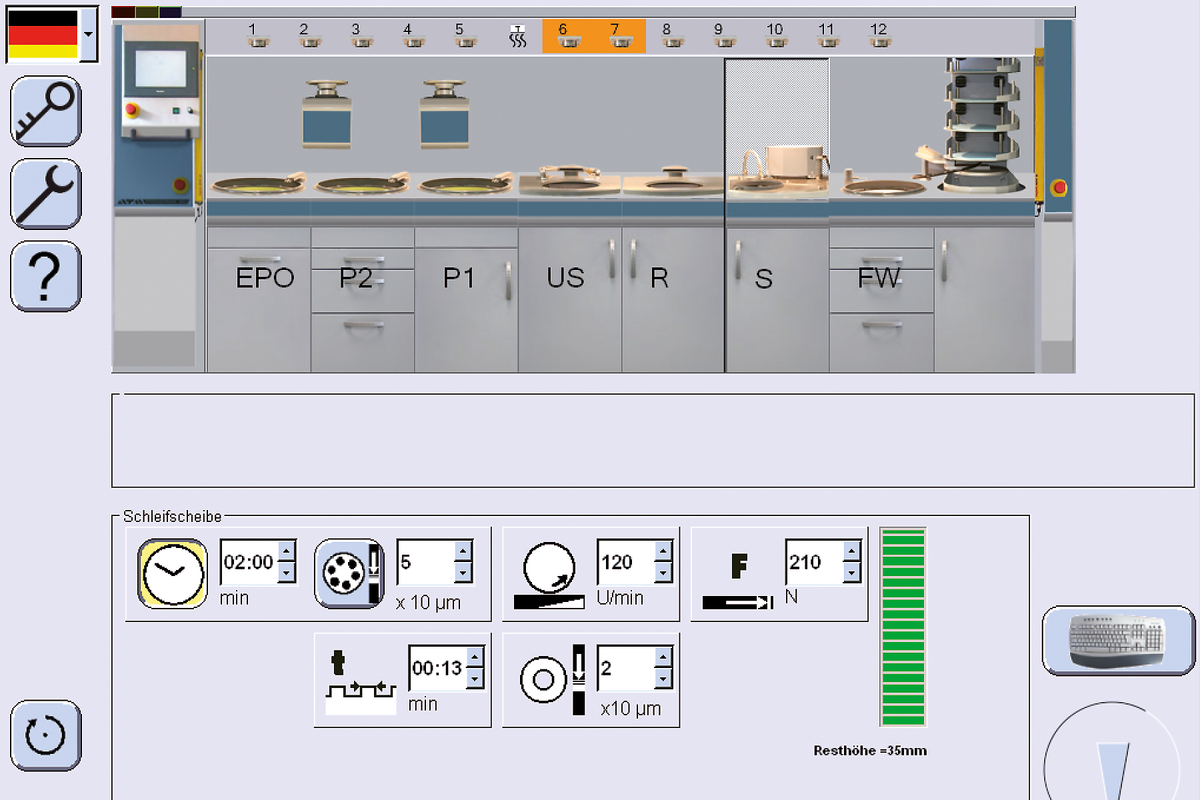

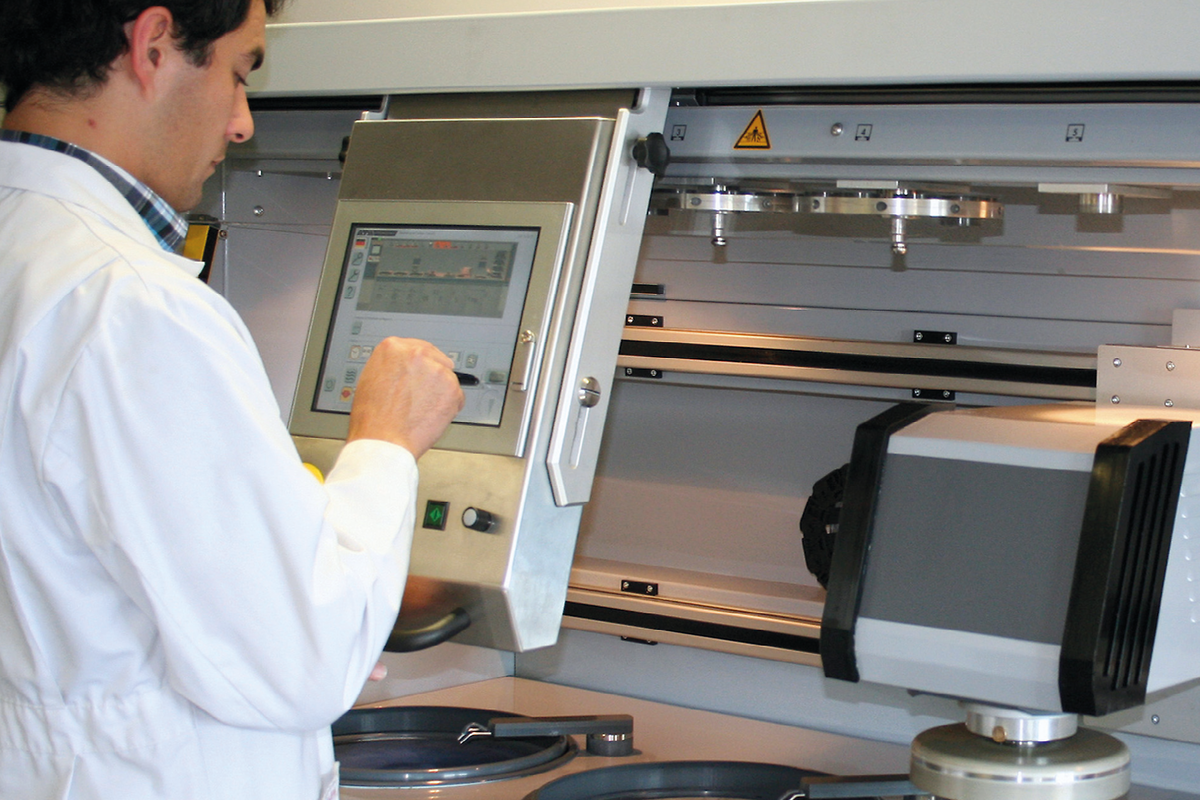

Unsere Touch-Screen-Steuerung am seitlich verfahrbaren Bedienfeld ist einzigartig und äußerst einfach zu bedienen. Die Bedieneroberfläche zeigt in jeder Arbeitsphase ein Abbild der Arbeitsposition an. Am Bildschirm können Sie den Bearbeitungsstand der Probenhalter in Echtzeit verfolgen. Den Prozessablauf der Stationen können Sie individuell festlegen und als Rezeptur immer wieder aufrufen. Beliebig viele Rezepturen sind einzeln speicher- und abrufbar. Der serienmäßige Fernwartungsanschluss ermöglicht es, die Qpol 300 BOT jederzeit von uns upgraden zu lassen und Programme aus unserem Demolabor zu überspielen.
In unserem Zentrallabor werden optimale Lösungen für Ihre Aufgaben gesucht. Dort können wir eine Präparation aufbauen und Ihnen diese via Datentransfer zur Verfügung stellen. Auch können Sie z. B. innerhalb Ihres Unternehmens-Prozeduren austauschen. So werden Ihre Präparationen überall reproduzier-, dokumentier- und damit vergleichbar.
Mit der Qpol 300 bot lassen sich alle Präparationsschritte bis zur Analyse abbilden. Sie wird individuell so konfiguriert, dass bei einem minimalen Platzbedarf ein maximaler Probendurchsatz erreicht werden kann. Dazu werden im Vorfeld von uns alle Präparationsschritte applikationsspezifisch analysiert und optimiert und das System anschließend maßgeschneidert konfiguriert.
| Arbeitsscheiben | max. ø 300 mm |
| Sample holder-Ø | 160 - 204 mm |
| Drehzahl Probenhalter | 20 - 120 rpm |
| Zentralandruck | 50 - 450 N |
| Speed working wheel (grinding and polishing station) | 50 - 600 min-1 |
| Schleifstein-ø | ø 350 mm |
| Cleaning station | air, water, ethanol (option) |
| Power ultrasonic cleaning station | 400 W |
| Anschlussleistung | 4,3 - 15,6 kVA (depending on configuration) |
| B x H x T | 2260 - 4020 mm (4 - 8 Stations) x 1750 x 950 mm |
Technische Änderungen und Irrtümer vorbehalten
